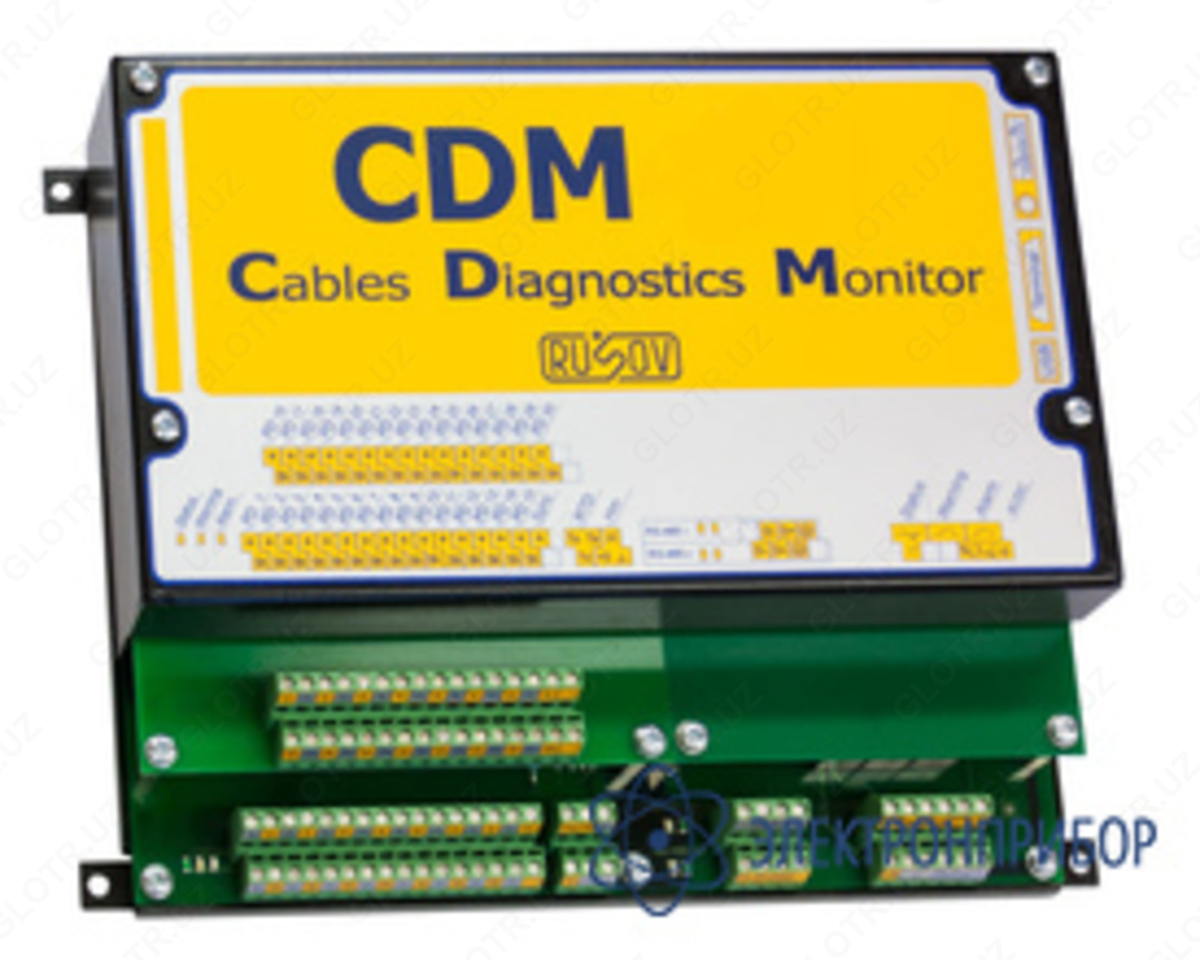

Система CDM-45 (Cables Diagnostics Monitor, 45 Channels) предназначена для периодического мониторинга технического состояния изоляции 45 кабельных линий общей кабельной сборки (КРУ) под рабочим напряжением.
В системе CDM-45 контроль технического состояния высоковольтной изоляции кабельных линий, соединительных и концевых муфт, осуществляется на основе метода регистрации и анализа частичных разрядов, который имеет максимально высокую чувствительность для диагностики дефектов в изоляции любого типа.
В системе CDM-45 контроль технического состояния высоковольтной изоляции кабельных линий, соединительных и концевых муфт, осуществляется на основе метода регистрации и анализа частичных разрядов, который имеет максимально высокую чувствительность для диагностики дефектов в изоляции любого типа.
Достоинства использования системы марки CDM-45 для организации непрерывного мониторинга:
При помощи системы CDM-45 реализуются следующие функции диагностики:
Система CDM-45 предназначена для контроля параметров изоляции кабельных линий и работает полностью в автоматическом режиме. Объема внутренней памяти прибора хватает для хранения замеров частичных разрядах в течение достаточно длительного времени. Полученная информация и диагностические заключения оперативно передаются в систему АСУ-ТП более высокого уровня.
Оперативная диагностика технического состояния изоляции контролируемых кабельных линий осуществляется внутри прибора в режиме реального времени при помощи встроенных алгоритмов. При достижении заданных пороговых значений информация о критическом состоянии кабелей отображается на крышке монтажного шкафа прибора при помощи красных светодиодов. По итогам работы в программе мониторинга (в компьютере) автоматически формируются протоколы состояния всех кабельных линий.
Для практической организации мониторинга состояния кабельных линий оптимальной необходимо:
На всех кабельных линиях, состояние которых предполагается контролировать системой мониторинга, на поводках заземления концевых муфт заранее монтируются первичные датчики частичных разрядов марки «RFCT-7». Прибор CDM-45 при помощи коаксиальных кабелей одинаковой длины подключается к первичным датчикам.
Для работы прибора CDM-45 в автоматическом режиме необходимо заранее сформировать «схемную конфигурацию» контролируемой кабельной сборки. Эта конфигурация создается в компьютере и загружается в прибор перед началом работы.
Для создания схемной конфигурации применяется специальная программа – конструктор, позволяющая рисовать схемы кабелей и места установки датчиков быстро, максимально просто и эффективно. При создании конфигурации контролируемых кабелей вводится вся техническая информация, необходимая для выявления дефектного кабеля, оценки его технического состояния, определения типа дефекта в изоляции и его опасности.
Наиболее сложной задачей при проведении регистрации частичных разрядов в высоковольтных кабельных линиях является отстройка от помех, из-за которых чувствительность систем мониторинга падает в десятки и даже сотни раз.
Для решения этого вопроса - выявления дефектов на ранних стадиях развития в приборе CDM-45 реализован набор самых современных средств отстройки от внешних помех. Он включает в себя алгоритмы:
Второй важной задачей встроенных алгоритмов является определение типа дефекта в изоляции кабельной линии, т. е. определение степени его опасности. Это осуществляется благодаря встроенной в прибор системе «PD-Expert», при помощи которой автоматически производится оценка не только уровня частичных разрядов, но и определяется тип конкретного дефекта в изоляции кабельной линии. Возможности системы «PD-Expert» позволяют даже разделить несколько однотипных дефектов, находящихся в разных местах одного кабеля.
В системе CDM-45 реализована функция локации места возникновения дефекта в линии. В качестве зондирующего используется импульс от частичного разряда, возникшего на месте дефекта изоляции. Если в линии нет импульсов достаточной амплитуды, то в качестве зондирующего импульса могут быть использованы импульсы от «наведенной внешней помехи». Наличие в приборе встроенного «on-line» рефлектометра еще в большей степени расширяет диагностические возможности системы.
Стандартная поставка системы мониторинга кабельных линий включает:
Для измерения частичных разрядов в комплекте с прибором могут поставляться следующие датчики:
Выбор необходимых датчиков для создания конкретной системы мониторинга определяется типом контролируемых кабельных линий и условиями их монтажа в КРУ.
Датчики марки «RFCT-7» имеют разъемную конструкцию и внутреннее окно размером 34 * 34 мм. Эти датчики могут регистрировать частичные разряды в проводниках, по которым могут протекать токи промышленной частоты большой амплитуды - до 1000 А. Они специально рассчитаны на использование в системах мониторинга изоляции кабельных линий.
Если размеры заземляющего проводника (шины) кабельной линии не позволяют использовать датчик «RFCT-7», то можно применять разъемный датчик марки «RFCT-4», внутреннее окно которого имеет диаметр 67 мм.
Если при помощи CDM-45 планируется контролировать состояние изоляции шин, то необходимо использовать специализированные конденсаторы связи «CC», которые монтируются на двух сторонах сборных шин. Конструкция конденсаторов связи позволяет использовать их вместо опорных изоляторов шин.
