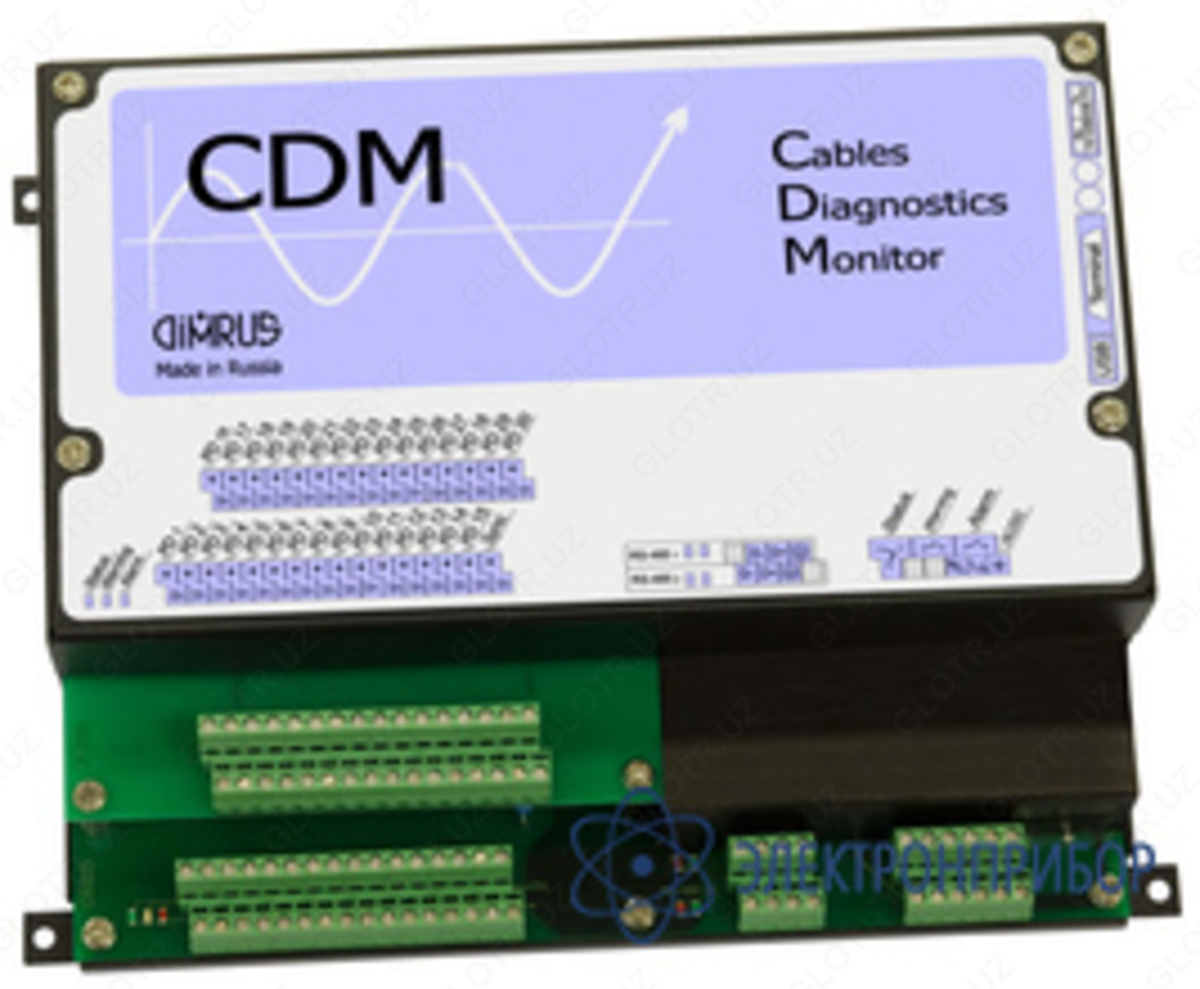

CDM-15 — система мониторинга состояния и диагностики дефектов изоляции 15 кабельных линий

Назначение системы мониторинга состояния и диагностики дефектов изоляции 15 кабельных линий CDM-15:

Система CDM-15 (Cables Diagnostics Monitor) предназначена для постоянного мониторинга технического состояния изоляции до 15 кабельных линий под рабочим напряжением. Определение технического состояния кабельных линий осуществляется на основе регистрации и анализа интенсивности и распределения импульсов частичных разрядов в изоляции.

Измерение производится при помощи специализированных датчиков. Датчик для регистрации частичных разрядов может монтироваться на проводнике заземления экрана кабеля (RFCT-1), в разрыве цепи заземления (SCM-1,2), или же в цепи заземления емкостного датчика (CCS). Конкретный тип датчика выбирается исходя из типа и особенностей монтажа кабельных линий.

В системе CDM-15 реализован набор самых современных средств и методов отстройки от внешних помех. Благодаря встроенной в прибор экспертной системе PD-Expert, автоматически производится оценка не только уровня частичных разрядов, но и определяется тип и место дефекта в изоляции кабельной линии.

Использование многоканального прибора CDM-15 позволяет, с одной стороны, снизить затраты на систему диагностики из расчета на один контролируемый кабель. С другой стороны, это дает возможность эффективно отстраиваться от наводок высокочастотных помех на контролируемый кабель, которые в условиях больших КРУ очень значительны.

Система CDM-15 может монтироваться на релейном щите без использования специального защитного корпуса. Если предполагается монтаж системы вне помещения или в сложных условиях, то необходимо использование защитного шкафа с подогревом.

Особенности системы мониторинга состояния и диагностики дефектов изоляции 15 кабельных линий CDM-15:

• Прибор, датчики.
• Версия прибора со встроенным рефлектометром для локации места дефекта.
• Встроенная экспертная система PD-Expert
