БАЗОВЫЙ КОМПЛЕКТ ДЕФЕКТОСКОПА А1220 ANKER:
• А1220 АНКЕР - электронный блок ультразвукового дефектоскопа со встроенным аккумулятором
• Преобразователь S0205 0.025A0R20Х20CL
• Кабель LEMO-LEMO одинарный 1,2 м
• Кабель USB A - Micro B
• Сетевой адаптер с кабелем 220 В - 15 В
• Компакт-диск с документацией и ПО
• Планшет D12
• Чехол D12
• Жесткий кейс М20
При контроле используется низкочастотный совмещенный преобразователь S0205 с частотой 25 кГц с жидкостным контактом - малошумящий, короткоимпульсный. Диаметр преобразователя 25 мм, масса 150 г.
Ультразвуковой низкочастотный дефектоскоп А1220 АНКЕР предназначен для диагностики анкерных болтов диаметром 20 — 40 мм фундаментов металлических опор контактной сети. Он может быть использован также для оценки состояния анкерных болтов фундаментов металлических прожекторных мачт. Прибор позволяет проводить диагностику анкерных болтов фундаментов без откопки при доступе только к верхней торцевой поверхности болтов, диагностику цельных анкерных болтов длиной до 3,5 м.
При составных анкерных болтах прибор позволяет проводить диагностику только верхнего участка анкерного болта до места его сварки с арматурным стержнем. Прибор можно также использовать для контроля протяженных объектов контроля ОК (труб, прутков, стержней, листов и т.п.) волноводным методом. Контроль ведется с торцевой поверхности объекта.

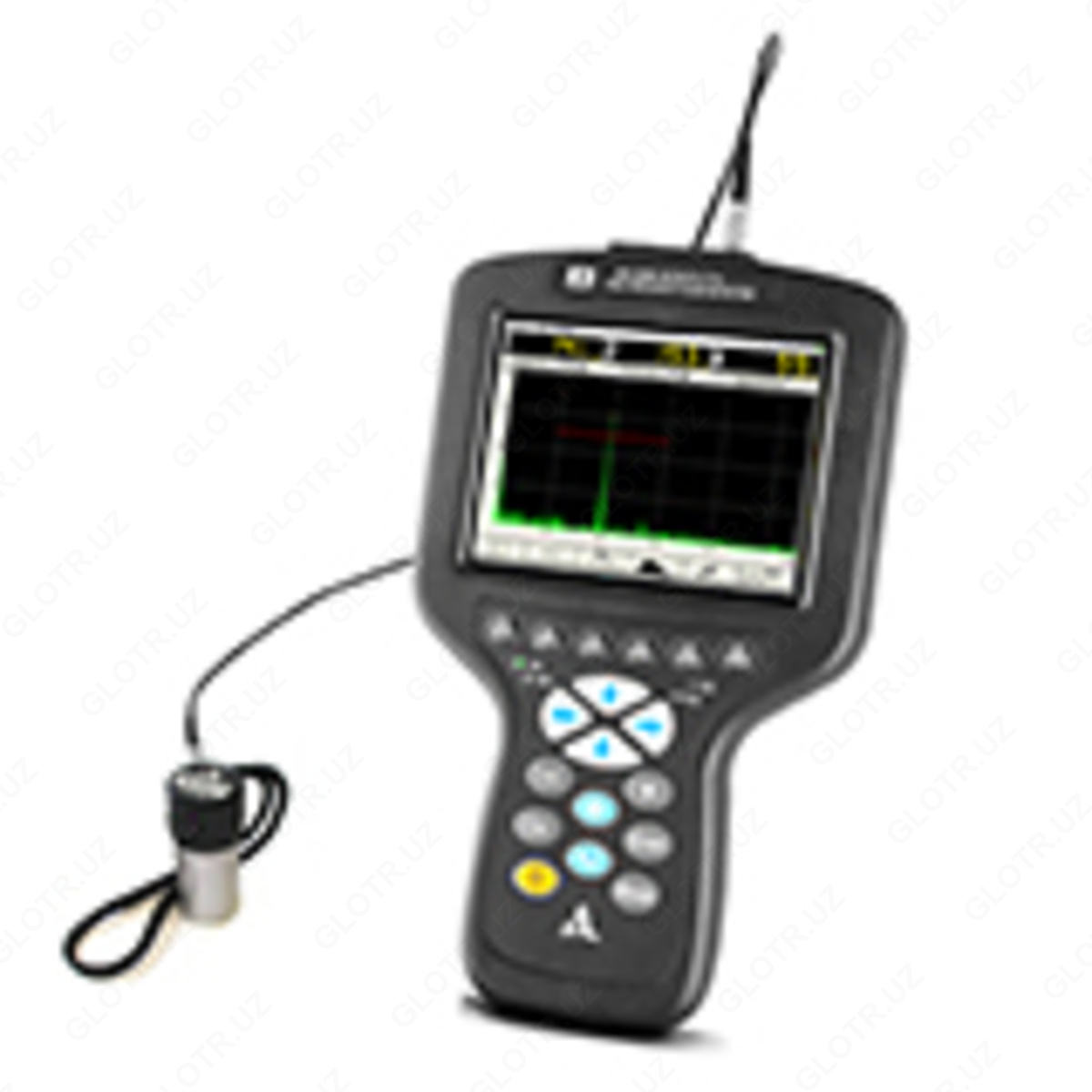

Описание: Прибор состоит из электронного блока с экраном, на котором отображаются результаты контроля в виде А-скана, и низкочастотного ультразвукового преобразователя продольных волн. Дефектоскоп работает по принципу эхо-сигнала, при котором состояние болта оценивается по наличию и качеству отраженного от противоположного торца болта ультразвукового сигнала при продольном прозвучивании.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЕФЕКТОСКОПА А1220 АНКЕР:
|
Диапазон измерений расстояния до дефекта при скорости ультразвука 5500 м/с (сталь), мм |
от 600 до 3 000 |
|
Пределы допускаемой абсолютной погрешности измерений расстояния до дефекта при скорости ультразвука 5500 м/с (сталь), мм, не более, |
±(0,05L+1,00) |
|
Диапазон устанавливаемых скоростей ультразвука, м/с |
от 500 до 15 000 |
|
Рабочая частота преобразователей, кГц |
от 25 до 250 |
|
Диапазон перестройки калиброванного усилителя, дБ |
от 0 до 100 |
|
Источник питания |
Аккумулятор |
|
Номинальное значение напряжения аккумуляторного блока, В |
11,1 |
|
Время непрерывной работы от аккумуляторного блока при нормальных климатических условиях, ч, не менее |
8 |
|
Габаритные размеры электронного блока, мм |
260×157×43 |
|
Масса электронного блока, кг, не более |
0,8 |
|
Средняя наработка на отказ, ч |
18 000 |
|
Средний срок службы, лет, не менее |
8 |
|
Условия эксплуатации: температура окружающей среды, °C |
от -20 до +55 |
|
относительная влажность воздуха при температуре 35°C, %, не выше |
95 |
